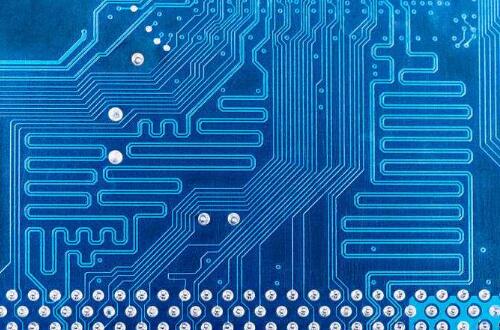

鄭州慧亮電子有限公司近年來，隨著電子工業的快速發展，電路板的使用越來越廣泛，電路板的走線錯綜復雜，那么如何看電路板的走線呢？下面高新區電子產品代加工廠慧亮技術員為您詳細介紹看電路板走線的方法。
看電路板走線的方法：
1、直觀入手，選好入口
也就是說，先看電路邊緣處最直觀、易識讀的元器件和電路，作為讀圖的入口。由這些外圍易認件沿信號線向內（可能與信號流向反方向）可以找到一批電路或集成塊。
2、打開缺口，聯系前后
任何一種電路圖內部都有些識讀的薄弱環節。各部分電路的繁簡、難易程度總有些不同，或者某些元器件的圖形、符號不同于一般元器件，這些地方都是讀圖的內部薄弱環節，是易讀環節，它們可作為看圖的內部突破口?？梢赃x擇這些地方作為讀圖的突破口，打開缺口后，可迅速向前、后、左、右聯系，并與第一步方法相配合，可以識讀許多電路。
3、難點分析，放在最后
經過以上兩步識讀過程，電路圖的大部分內容可以看懂。但是，還會余下局部電路尚未看懂或不太懂。第三步可專門用來圍殲難點。這是看圖的難點部分，也是看圖的最后一步。讀者可通過各種方法或手段突破難點電路。
在實用電路圖上，難于看懂的地方經常表現在兩個地方，一個是某些集成電路內部的信號流通處理過程，由于這些內容看不懂，因而其外接引出腳功能無法理解；另一個是某些外圍分立元件電路，不了解設置該電路的目的意義，不知道信號處理過程。對于這些難點電路，依據整機方框圖，根據各個部分電路的功能和相互聯系，通過邏輯分析，試探功能與信號流程等分析方法，總可以看懂這些難點電路。
以上就是“如何看電路板的走線”的相關介紹了，電路圖上可供識讀和利用的信息非常多，只要綜合、分析、研究，必能看懂全圖。
